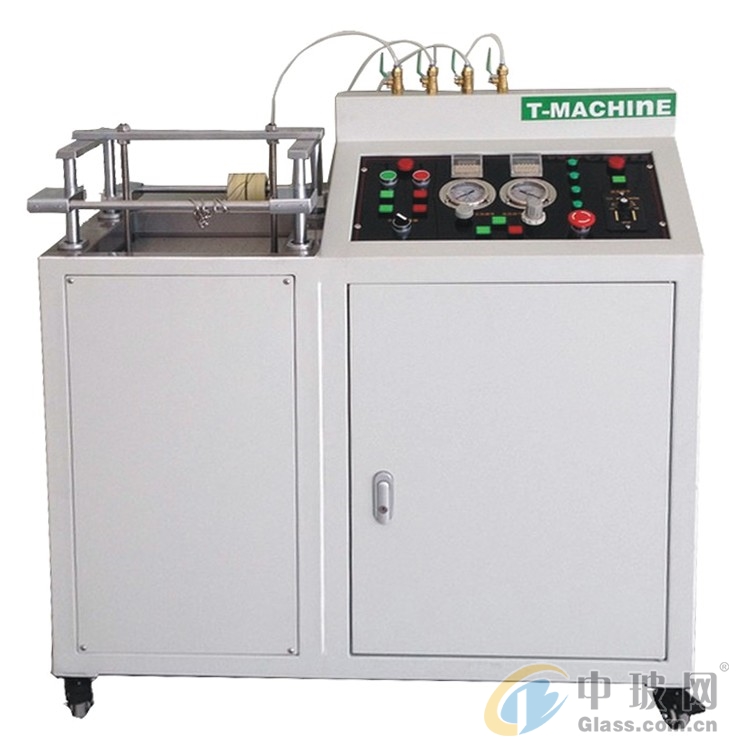

連接器密封性試驗儀 連接頭水壓試驗機 產品說明  連接器密封性試驗機主要適用于連接器等產品的氣密性檢測試驗，產品浸入時施加指定壓力，可設定相應的壓力范圍大小.藉于連接器膠盒鉆孔或以一塑料管穿過連接器孔穴供給壓縮空氣來評估連接器的防水性。也要用膠帶密封或以壓縮的回管來密封來評估引線端或相似者。結合適當大小線徑尺寸之防水型X來進行測試。連接器與測試中電線的關系應處在線束以?xún)A斜30度角的連接器固定之條件下，及于垂直、水平、及參照圖4之8個斜向施力30N的嚴苛條件下。一邊導以98kPa的壓縮空氣達30秒，一邊量測、確認30秒中有否漏氣。若無漏氣，按每10kPa逐漸加壓并確認開始漏氣的壓力。下一步，置放連接器于常溫的水中并施以49kPa的負壓達30秒，并確認進水的狀況。確認測試設備若連接器外部升壓不會(huì )漏氣。   產品特點 FEATURES 內部 SUS#304 不銹鋼板外部 SECC 防銹鋼板 2660 粉體烤漆處理。6061 鋁合金多孔治具臺（硬氣皮膜處理）一組。（治具臺 1pic，固定夾 8pic.）角度可調不銹鋼電線支撐架一組不銹鋼升降桿一組日本 I=ORION 1/2HP 真空泵一組三點組合真空過濾裝置 三組高密度調節器壓過濾器 一組200kPa 壓力表三只1/4 口徑調壓閥三只1/4 口徑電磁閥三只。30N 標準砝碼三只 連接器密封性試驗儀 連接頭水壓試驗機 產品規格 SPECIFICATION 型號 規格 TMJ-9722B 內箱尺寸(W×D×H)mm 300 × 200 × 300 外箱尺寸(W×D×H)mm 990 × 1050 × 360 電源 380V 3Φ 50HZ MAX30A 控制系統 計時器、數位顯示、可設定 0.1sec~999hr 功能選擇開關 數位可調式負壓表四只 治具升降開關   手動負壓控制開關四只
